蜂鳴器異響問題分析

　　最近一個客戶說自己的蜂鳴器有異響的問題，提供了電路圖，那么好我們就來分析一下異響產生的原因;

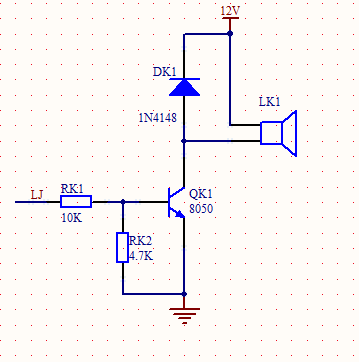

　　蜂鳴器是通過單片機輸出的PWM來控制的，LJ為單片機的PWM信號，但是在這個電路中蜂鳴器為什么會損壞，用萬用表測量蜂鳴器兩端的電阻時，沒有讀數，蜂鳴器是斷路的，求各位大俠解釋一下蜂鳴器為什么會損壞?還有就是為什么在同一個電路中，接入相同參數的蜂鳴器卻會發出不一樣的聲音，是蜂鳴器本身的原因嘛?求解......電路如下

　　回答：電路錯了!

　　按照他的電路圖，集電極電位(約12V)始終大于基極電位(最大約5V)，將會使集電結反向偏置，三極管將處于放大狀態，而非開關狀態。

　　也就是說，在通電的任何時刻，三極管都不會截止。因此，產生樓主所說的現象也就不奇怪了。

　　1.樓主的電路形式是對的，并不存在樓上說的關不斷的情況。

　　2.10k電阻按經驗偏大了，需樓主根據蜂鳴器實際工作電流來取，按Ib=Ic/20來算，Ic就是蜂鳴器電流。另外4.7k電阻是多余的。

　　3.萬用表電阻檔電壓很低，測蜂鳴器內阻不見得有讀數，想知道好壞應該加個直流電源來測。

　　4.蜂鳴器內部自帶振蕩源，不能用PWM驅動，會叫不出來的，能用PWM的叫喇叭，或者無源蜂鳴器。

　　其實 電路沒用問題，4.7K的電阻 也是可以留的。就是蜂鳴器換一下就OK了!
